H-raġġ

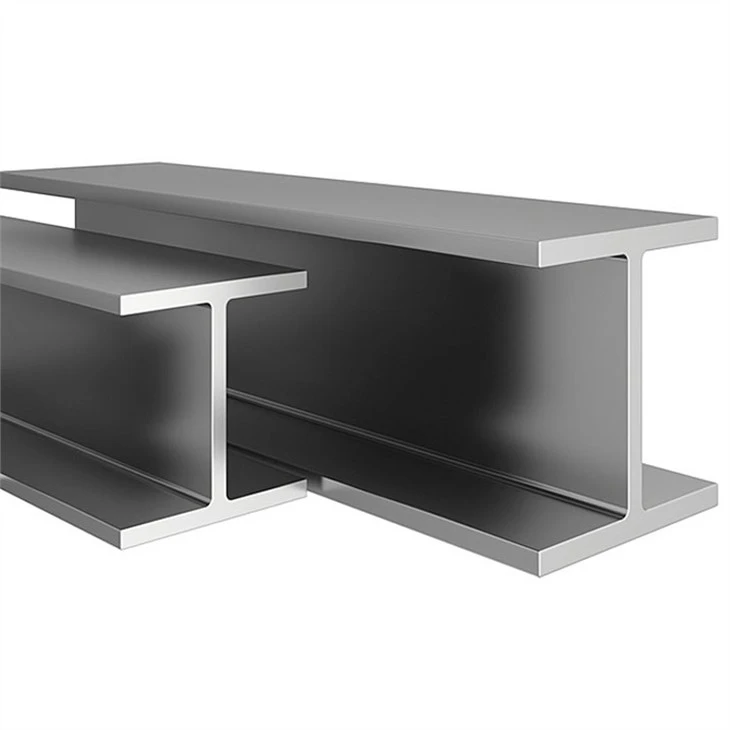

H Travi ta 'l-azzar HEA/HEB huma tip ta' profil ta 'l-azzar użat b'mod komuni ħafna. Travi, imsejħa sezzjonijiet "H", travi kontinentali, jew HEA/HEB, huma disponibbli fi gradi materjali multipli, l-aktar komuni huma EN 10025 S275, u S355. Is-sezzjonijiet H jidhru simili għal sezzjonijiet I, iżda l-ħanek huwa usa '.

Ibgħat l-inkjesta

Introduzzjoni tal-Prodott

HEA & HEB Travi Eżempju Daqs

Daqsijiet tar-raġġi HEA, u Proprjetajiet Mekkaniċi

Daqsijiet tar-raġġi HEA					Piż (kg/m)	Żona Sezzjonali (cm2)
b	h	a	e	r
HEA 100	96	5,0	8,0	12	16,7	21,24
HEA 120	114	5,0	8,0	12	19,9	25,34
HEA 140	133	5,5	8,5	12	24,7	31,42
HEA 160	152	6,0	9,0	15	30,4	38,77
HEA 180	171	6,0	9,5	15	35,5	45,25
HEA 200	190	6,5	10,0	18	42,3	53,83
HEA 220	210	7,0	11,0	18	50,5	64,34
HEA 240	230	7,5	12,0	21	60,3	76,84
HEA 260	250	7,5	12,5	24	68,2	86,82
HEA 280	270	8,0	13,0	24	76,4	97,26
HEA 300	290	8,5	14,0	27	88,3	112,5
HEA 300	310	9,0	15,5	27	97,6	124,4
HEA 300	330	9,5	16,5	27	105,0	133,5
HEA 300	350	10,0	17,5	27	112,0	142,8
HEA 300	390	11,0	19,0	27	125,0	159,0
HEA 300	440	11,5	21,0	27	140,0	178,0
HEA 300	490	12,0	23,0	27	155,0	197,5
HEA 300	540	12,5	24,0	27	166,0	211,8
HEA 300	590	13,0	25,0	27	178,0	226,5
HEA 300	640	13,5	26,0	27	190,0	241,6
HEA 300	690	14,5	27,0	27	204,0	260,5
HEA 300	790	15,0	28,0	30	224,0	285,8
HEA 300	890	16,0	30,0	30	252,0	320,5
HEA 300	990	16,5	31,0	30	272,0	346,8

Daqsijiet tar-raġġi HEB, u Proprjetajiet Mekkaniċi

Daqsijiet tar-raġġ HEB					Piż (kg/m)	Żona Sezzjonali (cm2)
b	h	a	e	r
HEB 100	100	6,0	10,0	12	20,4	26,04
HEB 120	120	6,5	11,0	12	26,7	34,01
HEB 140	140	7,0	12,0	12	33,7	42,96
HEB 160	160	8,0	13,0	15	42,6	54,25
HEB 180	180	8,5	14,0	15	51,2	65,25
HEB 200	200	9,0	15,0	18	61,3	78,08
HEB 220	220	9,5	16,0	18	71,5	91,04
HEB 240	240	10,0	17,0	21	83,2	106,0
HEB 260	260	10,0	17,5	24	93,0	118,4
HEB 280	280	10,5	18,0	24	103,0	131,4
HEB 300	300	11,0	19,0	27	117,0	149,1
HEB 300	320	11,5	20,5	27	127,0	161,3
HEB 300	340	12,0	21,5	27	134,0	170,9
HEB 300	360	12,5	22,5	27	142,0	180,6
HEB 300	400	13,5	24,0	27	155,0	197,8
HEB 300	450	14,0	26,0	27	171,0	218,0
HEB 300	500	14,5	28,0	27	187,0	238,6
HEB 300	550	15,0	29,0	27	199,0	254,1
HEB 300	600	15,5	30,0	27	212,0	270,0
HEB 300	650	16,0	31,0	27	225,0	286,3
HEB 300	700	17,0	32,0	27	241,0	306,4
HEB 300	800	17,5	33,0	30	262,0	334,2
HEB 300	900	18,5	35,0	30	291,0	371,3
HEB 300	###	19,0	36,0	30	314,0	400,0

Deskrizzjoni tal-Prodotti

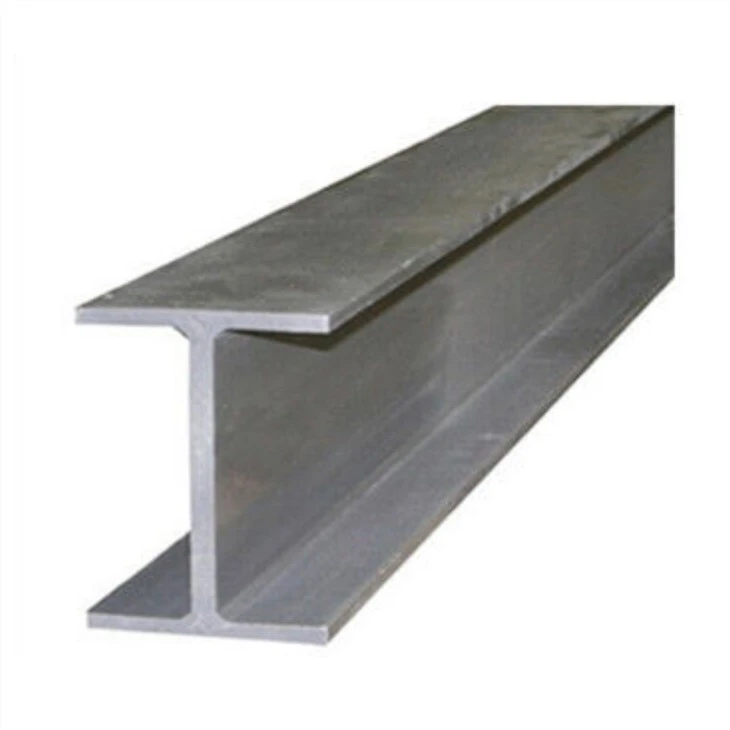

Il-forma ta 'sezzjoni trasversali hija simili għal profil ta' sezzjoni trasversali ekonomika ta 'l-ittra Latina kapitali H, magħrufa wkoll bħala travu ta' l-azzar universali. Is-sezzjoni trasversali ta 'azzar f'forma ta' H ġeneralment tinkludi żewġ partijiet, il-web u l-ħanek, magħrufa wkoll bħala l-qadd u t-tarf.

Ir-raġġ H huwa użat ħafna, prinċipalment użat fi: diversi strutturi ta 'bini ċivili u industrijali; diversi impjanti industrijali ta 'firxa kbira u bini modern għoli, speċjalment impjanti industrijali f'żoni b'attivitajiet sismiċi frekwenti u kundizzjonijiet tax-xogħol b'temperatura għolja; jeħtieġu kapaċità ta 'ġarr kbir u cross-section Pontijiet kbar bi stabbiltà tajba u spans kbar; tagħmir tqil; awtostradi; skeletri tal-vapuri; appoġġ għall-mini; trattament tal-pedamenti u inġinerija tad-digi; komponenti varji tal-magni.
