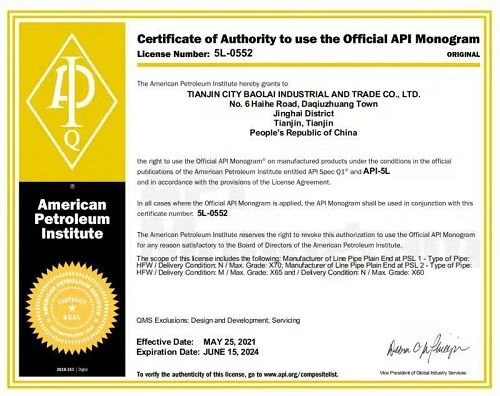

· Perjodu: 2020/5 / 25 - 2024 / 6/15
· Le .: 5l -0552
· Korpi taċ-Ċertifikazzjoni: L-Istitut Amerikan tal-Petrolju
Ambitu
1. skop u kopertura
L-iskop ta 'din l-ispeċifikazzjoni huwa li jipprovdi standards għall-pajp adattat għall-użu fit-twassil tal-gass, l-ilma, u ż-żejt kemm fl-industriji taż-żejt kif ukoll tal-gass naturali .
Din l-ispeċifikazzjoni tkopri pajp tal-linja tal-azzar bla xkiel u wweldjat . Tinkludi pajp tal-end-end, bil-kamin, u belled-end, kif ukoll il-pajp u l-pajp permezz tal-ftowline (TFL) bit-truf ippreparati għall-użu ma 'akkoppjar speċjali .
Għalkemm il-pajpijiet tal-linja sempliċi li jiltaqgħu din l-ispeċifikazzjoni hija maħsuba primarjament għall-għamla fuq il-post permezz ta 'wweldjar ċirkonferenzjali, il-manifattur mhux se jassumi r-responsabbiltà għall-iwweldjar fuq il-post .
2. Livell ta 'Speċifikazzjoni tal-Prodott (PSL)
Din l-ispeċifikazzjoni tistabbilixxi rekwiżiti għal żewġ livelli ta 'speċifikazzjoni tal-prodott (PSL I u PSL 2) . Dawn iż-żewġ denominazzjonijiet PSL jiddefinixxu livelli differenti ta' ħtiġijiet tekniċi standard . PSL 2 għandu rekwiżiti obbligatorji għall-ekwivalenti tal-karbonju, ebusija tal-talja, s-saħħa massima tar-rendiment, u s-saħħa tat-tensjoni massima . dawn is-sommarju huma sommarju fl-appendiċi
Ir-rekwiżiti li japplikaw għal PSL I jew biss PSL 2 huma biss maħtura . Rekwiżiti li mhumiex magħżula għal PSL speċifiku japplikaw kemm għal PSL I kif ukoll għal PSL {2.
Ix-xerrej jista 'jżid rekwiżiti biex jixtri ordnijiet għal PSL I jew PSL 2, kif ipprovdut mir-rekwiżiti supplimentari (Appendiċi F) u għażliet oħra (4 {.} 2 u 4.3).
3. gradi
Il-gradi (ara n-nota) koperti minn din l-ispeċifikazzjoni huma l-gradi standard A25, A, B, X42, X46, X52, X56, X60, X65, X70 u X80; u kwalunkwe gradi intermedji (gradi li huma ogħla minn x42, intermedji għal żewġ gradi standard sekwenzjali, u miftiehma mix-xerrej u l-manifattur) .
PSL I Pipe jista 'jiġi fornut fil-gradi A25 sa X 70.
PSL 2 Pipe jista 'jiġi fornut fil-gradi B sa x 80.
Klassi II (CI II) L-azzar huwa refosforizzat u probabbilment għandu proprjetajiet ta 'ħjut aħjar minn Klassi I (CI L) . Minħabba li l-Klassi II (CI II) għandha kontenut ogħla ta' fosfru mill-klassi I (CI l), jista 'jkun kemmxejn aktar diffiċli li titgħawweġ .
Pajp manifatturat bħala grad X60 jew ogħla m'għandux jiġi sostitwit għall-pajp ordnat bħala grad X52 jew inqas mingħajr l-approvazzjoni tax-xerrej .
Nota: Id-denominazzjonijiet tal-grad huma mingħajr dimensjoni . Gradi A u B ma jinkludux referenza għas-saħħa tar-rendiment minimu speċifikat; Madankollu, indikazzjonijiet ta 'grad ieħor huma magħmula mill-ittra A jew X, segwita mill-ewwel żewġ ċifri tas-saħħa tar-rendiment minimu speċifikata f'U . s . Unitajiet konswetudinarji .
4. dimensjonijiet
Id-daqsijiet użati hawnhekk huma indikazzjonijiet mingħajr dimensjoni, li huma derivati mid-dijametru ta 'barra speċifikat kif imkejjel f'U . s . unitajiet konswetudinarji, u jipprovdu a
Metodu konvenjenti ta 'referenzjar tad-daqs tal-pajp fit-test u t-tabelli (iżda
Mhux għad-deskrizzjonijiet tal-ordni) . Daqsijiet tal-pajpijiet 23/8 u akbar huma espressi bħala numru sħiħ u frazzjonijiet; Daqsijiet tal-pajpijiet iżgħar minn 23/8 huma espressi għal tliet postijiet deċimali . Dawn id-daqsijiet jissostitwixxu d- "denominazzjoni tad-daqs" u d- "denominazzjoni tad-daqs nominali" użata fl-edizzjoni preċedenti ta 'din l-ispeċifikazzjoni {. l-utenti ta' din l-ispeċifikazzjoni li huma mdorrijin jispeċifikaw id-daqsijiet nominali minflok 00 daqsijiet huma avżati biex jiffamiljarizzaw ruħhom ma 'dawn Speċjalment l-użu fit-Tabelli 4, 5, u 6a .
PSL I Pipe jista 'jiġi fornut f'daqsijiet li jvarjaw minn 0.405 sa 80.
Pajp psl 2 jista 'jiġi fornut f'daqsijiet li jvarjaw minn 4' / 2 sa 80.
Rekwiżiti dimensjonali fuq ħjut u gaġeġ tal-ħajt, stipulazzjonijiet fuq il-prattika tal-gaging, speċifikazzjonijiet tal-gage u ċertifikazzjoni, kif ukoll strumenti u metodi għall-ispezzjoni tal-ħjut huma mogħtija fl-istandard API 5b u huma applikabbli għal prodotti bil-kamin koperti minn din l-ispeċifikazzjoni .
